Tracker GPS/GSM AVL-300

 Dispozitiv de urmarire prin Geo-Localizare



Importator: Zeccom Trans SRL

                  Splaiul Independentei,Nr.215

                  060041, sect.6, Bucuresti



 Tel: +40.722.214.215, +40.763.833.112, +40.788.214.215

 Fax: +40 213 163 452

   Email: contact@furat.ro

   Web : www.furat.ro , www.pierdute.ro









+++ Dimensiuni si greutate reduse



+++ Usor de instalat



+++ Antene exterioare GSM/GPS cu autofixare



+++ Raportarea direct pe telefonul Dvs. mobil



+++ Functioneaza fara abonamente sau alte costuri suplimentare in afara costului SMS-urilor



+++ Acumulator intern pt. back-up de pana la 16 ore in cazul decuplarii de la instalatia auto



+++ Posibilitatea decuplarii pornirii motorului de la distanta prin SMS



+++ Optional receptia pe software-ul de monitorizare PC sau server



+++ Pret comparabil cu cel al unei alarme auto





0681

 EN 60950-1:2001

 EN 301 489-7 V1.2.1 (08/2002)

 EN 301 511 V9.0.2(03/2003)

Made In Hong Kong







1. Explicarea functionarii sistemului



AVL-300 este un produs de inalta tehnologie prin cooperarea cu operatorii de telefonie mobila. Acesta combina sistemul GPS (Global Positioning System) cu sistemul de comunicatii GSM /GPRS, informandu-va in mod exact asupra pozitiei si situarii autovehiculului Dvs.Precizia localizarii bazate pe 24 de sateliti, plasati in jurul Pamantului, este de cca.2m –si o abatere maxima de 10-15m

Acest produs imbina tehnologiile GPS si GSM/GPRS.Astfel utilizeaza tehnologia GPS sa localizeze autovehiculul Dvs. si trimite aceasta informatie catre Dvs fie prin SMS catre telefonul Dvs mobil si/sau in acelasi timp catre un program instalat pe computerul Dvs sau catre serverul de monitorizare .



2.Specificatii tehnice ale  producatorului

Modulul GSM	GSM 1800 MHz Clasa 1 ( 1W)
GPS Chipset	Ultimul chipset GPS SIRF-Star III
Sensibilitate	-102Db
Frecventa GPS	L1,1575.42 MHz
C/A Code	1.023 MHz frecventa chip
Canale	20 canale all-in-view
Toleranta pozitiei	Cca.10 metri
Toleranta vitezei	Cca.0,1m/s
Toleranta timpului	1 us sincronizata la GPS
Reachizitia semnalului	0,1 sec /medie
Pornire fierbinte	1 sec./ medie
Pornire la cald	38 sec medie
Pornire la rece	42 sec/ medie
Limita de altitudine	18.000 metri max
Limita de viteza	515 metri/sec max
Limita de acceleratie	>4g
Limita de soc	20 metri/sec
Temperatura de lucru	-25˚C pana la +60˚C
Umiditate de lucru	5%-75% necondensat
Dimensiuni	76mm x 46mm x 25mm
Alimentare interna	Acumulator 950mAh/3.7V-intern
Alimentare de intretinere	9-35V cc
Antene externe	Conectate prin coaxial 50Ω /3m
SIM card	Conectare prin conector SIM card
SIM card tip	3V
Putere consumata de la vehicul	In mod activ < 200mA In mod asteptare < 50mA In mod economic < 5mA



3.Functia de urmarire prin transmiterea pozitiei GPS

Cu ajutorul acestei functii proprietarul vehiculului va fi capabil sa cunoasca coordonatele geografice, directia si alte informatii ale vechiculului ce pot fi furnizate prin intermediul dispozitivului AVL-300 de la orice distanta direct pe telefonul mobil.Modul de raportare poate fi prin SMS catre telefonul mobil desemnat sa primeasca aceste mesaje si/sau prin GPRS catre software-ul de monitorizare ce poate fi instalat pe PC-ul Dvs sau catre serverul de monitorizareDe asemenea puteti selecta sa primiti un singur raport, sau raportarile sa fie receptionate la intervale regulate (functia de urmarire)

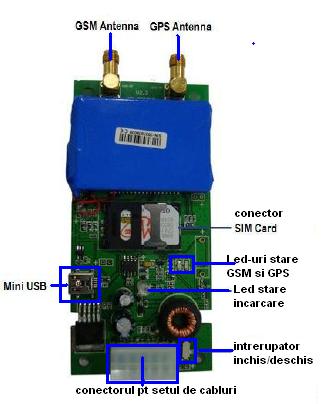

4.Descrierea dispozitivului

4.1 LED rosu esterior POWER- indica starea acumulatorului intern sau alimentarii

stins constant	1.puterea acumulatorului prea mica pt. functionare sau Incarcarea este completa
clipeste des ( de 5 ori/secunda)	putere slaba a bateriei
aprins constant	se incarca
aprins 1s –stins 1s	functionare normala



4.2 LED Albastru mic interior- indica starea modulului GPS

aprins constant	tasta SOS este apasata
clipeste des ( de 5 ori/secunda)	Modulului GPS se initializeaza
aprins 0.1s stins 2s flash scurt la interval de 2 sec.	Receptorul GPS functioneaza normal
aprins 1s stins 2 s	Lipsa semnal GPS



4.3 Led Rosu mic interior – indica starea modulului GSM (unele modele au LED verde)

Aprins constant	Un apel este in desfasurare
Clipeste des ( de 5 ori/secunda)	Modulul GSM se initializeaza
Aprins 0,1s- stins 2s flash scurt la interval de 2sec.	Receptor GSM functioneaza normal
Aprins 1s stins 2s	Lipsa semnal GPS



4.4 Butoane si functiile lor

TASTA	FUNCTIE
Intrerupator POWER	Pornit / Oprit (firele galbene sau intrerupatorul din interior sunt conectate in paralel si au aceeasi functie)
Tasta SOS	I se poate asimila un nr de telefon Cand tasta SOS este apasata dispozitivul trimite un mesaj de localizare



5 Instalare

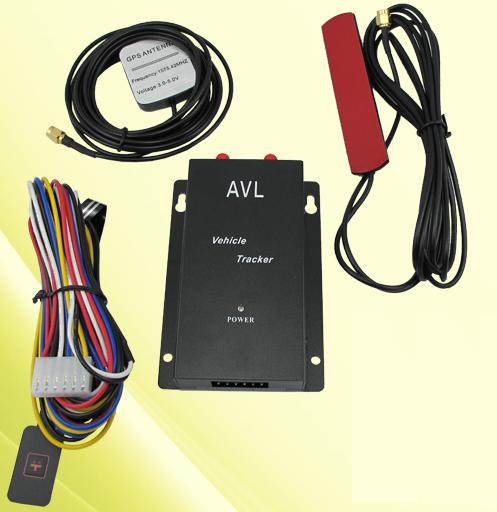

(5.1) Continutul cutiei

1 Dispozitiv urmarire-AVL-300

2 Set Cabluri alimentare si conectare la autovehicul

3 Antena GPS

4 Antena GSM

5 CD + Manual de utilizare

(5.2) Pregatire si instalare

 1.Verificati daca toate aveti toate componentele in pachet

2.Pregatiti sau cumparati o cartela SIM pentru comunicatii GSM. Aceasta poate fi de tip prepay sau abonament . Utilizati un telefon mobil

pentru a dezactiva solicitarea codului PIN si verificati daca poate initia sau primi SMS-uri fara problema .

3.Inainte de a instala cartela SIM ,asigurati-va ca dispozitivul nu se afla sub tensiune prin scoaterea mufei de conectare.

Pt .conectare asigurati-va ca aceasta a fost introdusa corect pana la blocarea in partea superioara a clipsului

4.Gasiti un loc corespunzator montarii dispozitivului

5.Asigurati-va ca toate firele au fost conectate corect si abia atunci conectati mufa dispozitivului



(5.3) Instalarea cartelei SIM si a conectorilor

!!! Deblocati solicitarea codului PIN al cartelei SIM pe un telefon mobil inainte de utilizarea sa pe un dispozitiv de localizare.,verificati daca poate trimite si primi mesaje,precum si daca poate efectua si primi apeluri telefonice .Goliti memoria cartelei mesajele SMS retinute pe aceasta si dezactivati serviciul de mesagerie vocala sau redirectionarea apelurilor.

Deconectati conectorul sau alimentarea dispozitivului astfel incat sa fie complet oprit

Deschideti capacul superior prin desfacerea suruburilor laterale .

Fixati cartela GSM in locasul sau .

Setati intrerupatorul in pozitia dorita .

Puneti capacul la loc si strangeti suruburile laterale .



Conectati ca in imaginea de msi sus cablul antenei GPS si antena GSM

 Conectorul cu fire pt instalatia electrica a masinii trebuie impins bine pana clipsul face clic in locasul sau si se fixeaza.

!!! Atentie sa nu fortati introducerea conectorului in pozitie inversa , puteti scurtcircuita si distruge aparatul

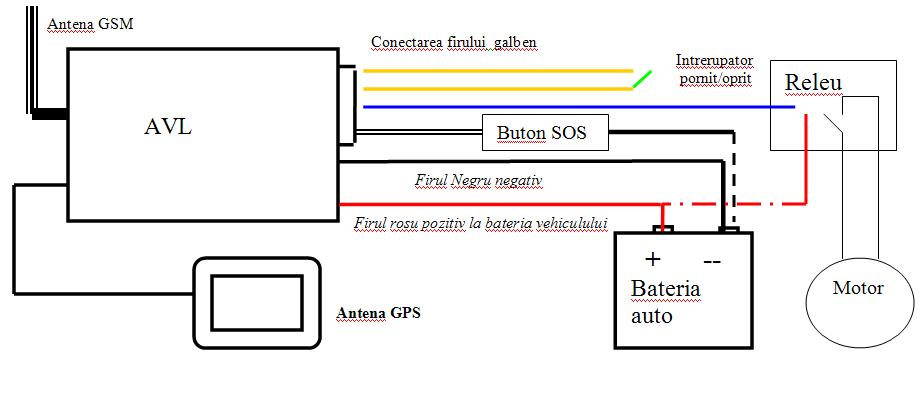

5.4 Conectarea la instalatia autovehiculului



Pin	Culoare	functie
1	Rosu	DC IN ( power input ) Tensiunea de alimentare : 9V~35V (Usual : 12V)
2	Negru	GND –masa
3	Alb	IN :Semnal de intrare vezi ex.de mai jos (de ex : un buton de SOS montat intre el si masa)
4	Albastru	OUT :Semnal de iesire Vezi exemplul de mai jos
5	Galben	SW1 : se conecteaza la intrerupatorul de alimentare
6	Galben	SW2 : se conecteaza la intrerupatorul de alimentare

Nota:

Atat semnalul de iesire cat si cel de intrare sunt pe circuitul de masa (minus)

Alimentarea AVL-300 este de preferat sa se faca cu un plus permanent direct de la acumulatorul auto, in timp ce alimentarea releului atasat pentru comanda de iesire sa fie conenctat la pin-ul pozitiv de iesire al contactului autovehiculului ( astfel se va evita consumul de curent datorat releului, cca 70-100mA , bobina de comanda a releului ar ramane cuplat si cat timp autovehiculul nu functioneaza, descarcand nedorit acumulatorul auto)





6. Utilizarea functiilor tracker-ului AVL-300















In exemplele urmatoare comenzile transmise tracker-ului AVL-300  vor avea forma W******,<Functia>,<Comanda>

Deci toate mesajele vor incepe cu litera W urmate de parola simbolizata ****** , urmat de functia formata din 3 cifre si in cele din urma setarea transmisa pentru functia respectiva

Parola va fi simbolizata in continuare cu ****** , iar parola initiala,din fabrica este 000000



(6.1) Aplicatii pentru solicitarea unei locatii GPS prin SMS

Nu conteaza unde va aflati,cand doriti sa aflati locatia vehiculului dumneavostra, trimiteti un SMS sau apelati dispozitivul de pe telefonul dvs mobil, el va raporta locatia printr-un SMS catre dumneavoastra.

Scrieti un mesaj in formula urmatoare,apoi trimiteti dispozitivului

Formula : W ******,000 (parola initiala este :000000)

De exemplu trimiteti un SMS in forma : W000000,000

AVL-300 va raspunde cu urmatorul mesaj:



Latitude = 44 26 22.76N Longitude = 026 04 02.07E, Speed = 006.74Km/h , 2009-04-14,12:17

Datele pozitiei semnifica : Latitudine : 44 grade – 26 minute – 22,76 secunde

                                                   Longitudine – 26 grade – 4 minute – 2,07 secunde,

                                                   Viteza= 0.00Km/n ,data si ora

Nota : daca mesajul receptionat este de forma

a) Latitude = 00 00 000.00N Longitude = 000 00 00.00E, Speed = 000.0 0Km/h , 2009-02-08,22:22

 –inseamna ca semnalul GPS este neachizitionat inca

 b) Last: Latitude = 44 26 22.38N Longitude = 026 04 01.42E, Speed = 006.74Km/h , 2009-02-08,22:22

–inseamna ca semnalul GPS este slab si este raportata ultima pozitie valida retinuta (Last: in fata)



(6.2) Obtinerea unei locatii prin apelare

(a) Formati de pe un telefon mobil numarul catre dispozitivul de localizare

(b)Dupa ce suna timp de cateva secunde,acesta respinge apelul

(c)Apoi, in scurt timp telefonul dumneavoastra va primi un SMS cu locatia in aceeai forma ca mai sus



Atentie la introducerea coordonatelor pe diverse harti. De exemplu:

• pt un sistem de navigatie auto este necesara selectarea in meniul acesteia ca introducerea datelor sa se faca in acelasi format cu cel primit de la AVL-300 si anume:

grade ,minute ,secunde si zecimi de secunda -Ex: Longitude 44º26’22.47″ Latitude 026º04’02.07″

• pt introducerea pe una din harti (yahoo ,google etc) formatul de introducere va fi exact ca cel trims fara alte caractere si cu spatiu intre ele:

Astfel la mesajul receptionat mai sus , se va introduce in felul urmator:

44 26 22.47 026 04 02.03 sau mai simplu 44 26 22.47 26 4 2.03 ,deci numai cu spatii, toate grupurile de caractere in ordinea in care au fost receptionate ,la zecimale folosindu-se (.)punctul

(6.3) Fixarea unui interval de timp pentru functia de localizare la intervale regulate

Functia raportului de localizarea poate fi pornita si oprita in functie de cerintele persoanei.Functia de localizare va continua sa raporteze pozitia pana cand este oprita.In acest mod de localizare, localizatorul va trimite cate un mesaj cu locatia la fiecare interval de timp stabilit.

Pasul 1 : Scrieti mesajul in formula urmatoare,apoi trimiteti catre dispozitivul de localizare:

W ****** ,002, XXX

(Nota : XXX este intervalul de minute setat –daca XXX = 000, functia  este anulata )

De exemplu : W000000,002,005

(Inseamna ca dispozitivul va trimite informatia de localizare la fiecare 5 minute)

Pasul 2: dispozitivul va trimite un SMS cu – Timpul setat (intervalul de timp) OK

In acest exemplu, mesajul este : SetTimeOK/005

Acest mesaj confirma ca dispozitivul a intrat in modul de localizare continua , iar intervalul de timp este de 5 minute.

Pasul 3 : AVL-300 va trimite un SMS cu pozitia la intervalul de timp stabilit.

In acest exemplu ,telefonul dvs va primi Informatia Pozitiei la fiecare 5 minute in formatul de la punctul (6.1)



(6.4) Oprirea functiei de raportare continua, la intervale regulate

Aceasta functie este folosita doar pentru a opri functia raportului de localizare la intervale de timp prestabilite.

Scrieti mesajul in urmatoarea formula,apoi trimiteti catre dispozitivul de localizare:

Formula : W ******,002,000 De exemplu : W000000,002,000

Dispozitivul va trimite un SMS –– Stop Timer Ok,

Acest mesaj inseamna ca functia raportului de localizare a fost oprita .

(6.5)Selectati un numar de telefon pentru butonul SOS.

Aceasta functie este folosita pentru a trimite un mesaj SOS catre un numar setat de Dvs..In cazul apasarii butonului SOS .

AVL-300 va trimite un SMS cu textul SOS ,apoi un mesaj similar cu cel obtinut in urma solicitarii unei singure pozitii la punctul (6.1) catre numarul de telefon setat de Dvs.

Catre aceleasi numar de telefon setat pentru tasta SOS vor fi trimise toate raportarile si alarmele setate , cum ar fi : transmiterea la intervale regulate a pozitiei, alarmele de depasirea vitezei sau iesirea din perimetru, alarmele de baterie scazuta sau semnal GPS slab, alarma de pornire a aparatului etc

Scrieti mesajul in formula urmatoare,apoi trimiteti catre localizator:  W******,003,1,1,numarul de telefon pt.SOS

                                                                                        De exemplu : W000000,003,1,1,0722214215

Semnificatie : Cand butonul SOS va fi apasat, localizatorul va trimite un SMS Alarma catre nr: “0722.214.215″

Nota:  la folosirea in roaming pt a putea recunoste numarul de telefon si a trimite inapoi numarul va fi setat in format international astfel: +40722214215



(6.6) Utilizarea functiei de comanda a semnalului de iesire de la distanta ( pt. pinul Out)- comanda de blocare a motorului Trebuie tinut cont de urmatoarele caracteristici suportate de Pinul 4 albastru , curentul suportat de dispozitiv astfel pentru aceasta iesire este de max.400mA , deci orice consumator care ar absorbi un curent mai mare de 400mA trebuie comandat printr-un releu , inclusib bobina de comanda a releului nu trebuie sa depaseasca aceasta valoare Comanda:   W******,020,1,X      ,     unde :       X=0   ->  decupleaza                      X=1  ->   cupleaza

Exemple:    1.  Trimiteti urmatorul SMS sa dati releului comanda de cuplare :      W000000,020,1,1

                        2. Trimiteti urmatorul SMS sa dati releului comanda de decuplare : W000000,020,1,0

7.0 Afisarea locatiei pe harta

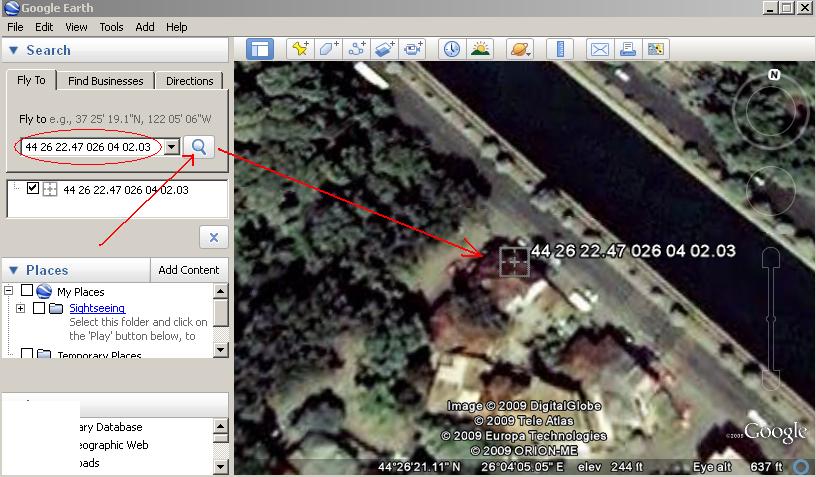

(7.1) Descarcati programul Google Earth de pe http://earth.google.com/

(7.2) Porniti programul Google-Earth.(Pentru informatii suplimentare despre programul Google Earth,va rugam intrati pe http://earth.google.com/ ).Exact cum indica imaginea :

(Observatie : Atentie la schimbarea formatului informatiei de localizare)

(7.3) Puteti obtine datele de longitudine si latitudine prin trimiterea unui SMS cu codul de comanda “W+parola,000″ Tracker-uluil GPS .Introduceti latitudinea si longitudinea pe care o primiti prin SMS in fereastra de cautare si dati click pe butonul de cautare . In mod similar functioneaza atat pe Google Earth cat si pe www.maps.yahoo.com sau www.maps.google.com, ce va vor afisa locatia pe harta.

Sau puteti folosi programul pentru harta locala de pe PDA sau Aparatul de Navigatie al autoturismului, introducand datele locatiei.GPS in loc de adresa

(Observatie: Atentie la schimbarea formatului informatiei de localizare)

Se poate folosi ,de asemenea orice dispozitiv de navigatie auto pt introducerea coordonatelor primite prin SMS ,unde in loc de adresa, se vor introduce coordonatele in sectiunea coordonate .

Atentie ca setarea dispozitivului de navigatie sa fie in acelasi format de coordonate ca si formatul trimis de AVL-300 si anume GGGºMM’SS,SS”  (grade, minute ,secunde si sutimi de secunda)

(8.0) Exemple instructive pentru SMS



Unde ******=000000=parola initiala



(8.1) Obtinerea unei locatii

Trimite SMS cu textul W******,000

Semnificatie : aplica o pozitie, adica tracker-ul va trimite un SMS cu pozitia



(8.2) Setarea intervalului pentru functia de raportare continua

Trimite SMS cu textul W******,002,005

Semnificatie : Seteaza timpul pentru retransmiterea pozitiei,AVL-300 , va trimite un SMS cu pozitia la fiecare 5 minute.

W******,002,000 anuleaza raportarea automata



(8.3) Setarea numarului de tel pentru receptia in cazul folosirii butonului SOS si a receptionarii tuturor alarmelor

Trimite SMS cu textul W******,003,1,1,0722214215

Semnificatie : Seteaza numarul alocat tastei SOS

Cand butonul SOS este apasat,AVL-300 va trimite un SMS la numarul “0722214215″

La acest numar vor fi transmise toate alarmele generate de tracker ( viteza , perimetru , acumulator , pornire, SOS)







(8.6) Setarea alarmei pentru depasirea vitezei

Trimite instructiuni W******,005,03

Semnificatie : Cand viteza este peste 30km/h,trackerul va trimite un SMS de alarma la numarul de telefonul setat la Alarma SOS.



(8.7)Setarea perimetrului pentru alarma de parasire a zonei

 Trimite instructiuni     W******,006,XX             Ex: W000000,006,05

Semnificatie : Cand tracker-ul depaseste perimetrul prestabilit acesta va trimite un mesaj de alarma la numarul setat pentru butonul SOS

Nota: XX este distanta setata fata de pozitia tracker-ului in momentul transmiteriii comenzii

XX=00, inchide alarma	XX=03, 100m	XX=06, 500m
XX=01, 30m	XX=04, 200m	XX=07, 1000m
XX=02, 50m	XX=05, 300m	XX=08, 2000m

                     Exemplu:   Un SMS de alarma va fi trimis catre numarul setat pt tasta SOS daca tracker-ul se indeparteaza mai mult de 500m fata de punctual initial din momentul transmiterii comenzii prin SMS asa cum rezulta din imaginea de mai sus

(9.0) Lista setarilor prin SMS

Atentie: In tabelul ce urmeaza va sunt prezentate modalitatile de programare a tracker-ului AVL-300

 Folositi cu multa precautie aceste functii dupa ce cititi cu atentie , in caz contrar acest dispozitiv poate transmite informatii ce nu va sunt utile consumand creditul cartelei GSM fara nici un scop sau mai rau sa transmita informatii persoanelor neautorizate .

Cod	Instructiune SMS	Format SMS	Explicatie
000	Cerere o singura locatie	W******,000	****** reprezinta parola userului, iar parola initiala este: 000000
001	Modificare parola user	W******,001,######	****** parola veche ###### parola noua
002	Setarea timpului pt relocalizare	W******,002,XXX	XXX 3 cifre = 000(oprire) = [1,999] timp (unitati,minute)
003	Setati un nr. de telefon pt butoanele SOS/B/C Cand acest buton este apasat, AVL-300 va apela numarul prestabilit	W******,003,1,1,nr.tel.SMS,	trimte SMS la numarul setat,format nr tel apel= 0722xxxxxx
004	Seteaza alarma de putere scazuta a baterieiCand tensiunea bateriei este sub valoarea preselectata AVL-300 va trimite un sms de alarma catre numarul prestabilit pt SOS	W******,004,X	X valoarea preselectata a tensiunii=0 oprirea functiei=1 , <3,3V trimite SMS de alarma=2 , <3,4V trimite SMS de alarma=3 , <3,5V trimite SMS de alarma (setare initiala)=4 , <3,6V trimite SMS de alarma=5 , <3,7V trimite SMS de alarma
005	Seteaza alarma de depasirea vitezeiCand viteaza lui AVL-300 depaseste valoarea setata acesta trimite un SMS de alarma catre nr de SOS preselectat	W******,005,XX	XX (viteza de preselectare =oo , oprirea functiei=[ 01<XX<20] unde 1 unitate =10 km/h
006	Setare stabilire perimetru Daca AVL-300 iese in afara unui perimetru prestabilit acesta va trimite un SMS pe numarul presetat pt SOS	W******,006,XX	XX= distanta preselectata fata de punctul de referinta din momentul presetariiXX=00 functia este dezactivataXX=01 30mXX=02 50m XX=03 100m XX=04 200m XX=05 300m XX=06 500m XX=07 1000m XX=08 2000m
008	Setari extinse	W******,008,ABCDEFG###Setare recomandata :W000000,008,1011100###	A=0 inchide raportarea prin SMS prin apel A=1 permite raportarea prin SMS prin apel B=0 fraportarea SMS in format usor lizibil Ex: Longitude=114grade-04 minute-57,54 sec Latitude=22grade-32minute-40,05 sec B=1 raportare SMS in format NMEA 0183 Ex.$GPRMC,072414.000,V,3114.3763,N, 12131.3255,E,0.00,0.00,050805,*00   C=0 NU va respinge apelul cand este sunat C=1 va respinge apelul dupa 10-20 sec D=0 NU trimite SMS DeviceReset la pornire D=1 va trimite SMS Device Reset la pornire E=0 Dezactivat si blocat pe caloarea E=1 E=1 se va inchide automat cand tensiunea < 3V F=0 NU trimite SMS cand semnalul GPS e slab F=1 va trimite SMS cand semnalul GPS e slab G=0 deschide sa lumneze cele 3 LED-uri G=1 stinge cele 3 LED-uri ###= caracterele ce marcheaza sfarsitul functiei
020	Comanda de stop motor	W*****,020,1,X	X=0 oprit , X=1 pornit
